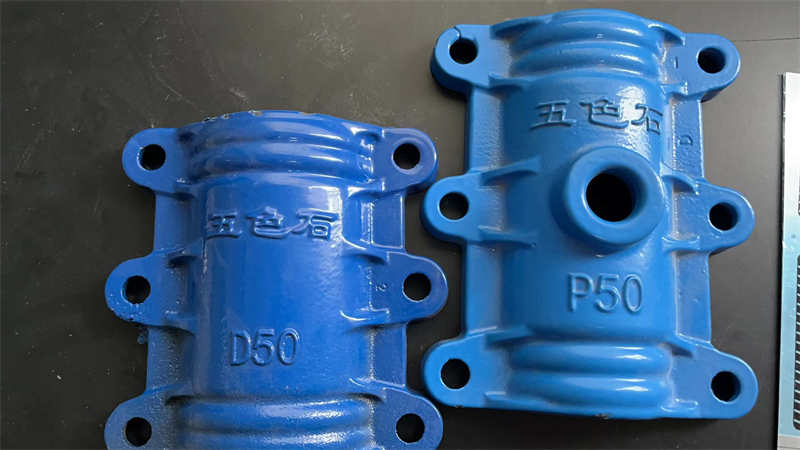

1. Pretrattamento
Sabbiatura e carteggiatura per garantire che il pezzo sia privo di olio e ricami.

2. Condizioni teoriche di polimerizzazione di verniciatura a polvere
A. Condizioni teoriche di polimerizzazione 130°C/20 min. 160°C/15 min. 180°C/10 min. 200°C/5 min.
B. La temperatura è la temperatura effettiva della superficie del pezzo durante la spruzzatura
C. Tempo di riscaldamento della polvere sulla superficie del pezzo

3. Temperatura e tempo di cottura del pezzo
A. La temperatura di cottura non è uguale alla temperatura superficiale del pezzo in lavorazione
B. La velocità di raffreddamento della superficie del pezzo non è coerente con la variazione di temperatura.
C. La temperatura e il tempo di cottura vengono determinati in base alla capacità di riscaldamento del forno e allo spessore del pezzo da lavorare; il pezzo deve essere riscaldato in modo uniforme.
D. Temperatura consigliata 200-300°C, tempo 0,5-1 ora

4. La temperatura effettiva della superficie del pezzo
A. Utilizzare una pistola di misurazione della temperatura a infrarossi per determinare la temperatura superficiale del pezzo in lavorazione
B. L'elevata temperatura superficiale del pezzo è adatta per ottenere un buon livellamento e un rivestimento ad alta lucentezza

5. Temperatura di inizio polimerizzazione della polvere
La temperatura del pezzo preriscaldato per la spruzzatura è la temperatura di polimerizzazione iniziale, determinata utilizzando una pistola di misurazione della temperatura.

6. Temperatura di polimerizzazione efficace e non valida della polvere
A. La temperatura effettiva del pezzo in lavorazione è superiore a 130 °C, la temperatura di polimerizzazione effettiva favorisce la polimerizzazione completa.
B. Se la temperatura effettiva del pezzo è inferiore a 130 °C, la temperatura di polimerizzazione non è valida e il rivestimento non verrà polimerizzato.

7. Il tempo di polimerizzazione adeguato della polvere
A. Quando la polvere viene spruzzata sul pezzo in lavorazione, la temperatura si raffredda naturalmente fino a 130°C, il tempo di polimerizzazione è adeguato.
B. Le variazioni di temperatura influiscono in modo significativo sull'isolamento del pezzo; il tempo di polimerizzazione teorico può essere utilizzato solo come riferimento; il tempo di polimerizzazione effettivo dipende dagli esperimenti sul campo per essere determinato.
C. è possibile regolare il tempo di stagionatura adeguato regolando la temperatura di cottura.
D. Assicurarsi che il tempo di polimerizzazione sufficiente della polvere possa garantire la completa polimerizzazione del rivestimento.
